プリント基板 設計・製造・計測技術定受託サービス

FPC

FPC(Flexible printed circuits)はフレキシブル基板とも呼ばれており、絶縁性フィルムを材料に使った屈曲性のある基板です。薄く、軽く、柔らかく耐久性に優れる特徴から、電子機器の小型化・高密度実装および耐屈曲性が必要な製品に使用されます。
また当社の設計事業・EMS事業と連携することで、基板設計から実装・製品組立てまで、お客様に合わせたご提案が可能です。

FPC

特徴

  • 柔軟性による省スペース化に対応
  • 薄型、軽量化対応
  • 材料は要求仕様によりPETまたはポリイミドフィルムの選択が可能
  • EMS事業との連携によるワンストップソリューション

用途

  • 車載
  • モバイルフォン
  • 医療機器
  • ディスプレイ
  • IoT機器
  • 産業機器

表面写真

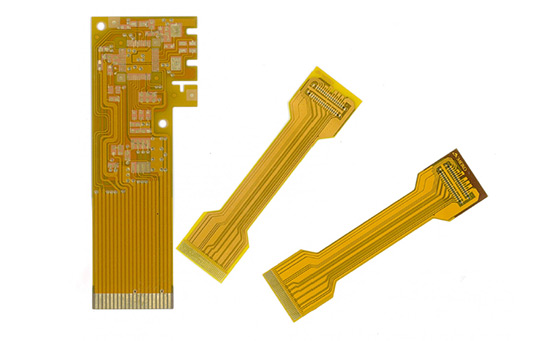

PI(ポリイミドフィルム)素材
PI(ポリイミドフィルム)素材

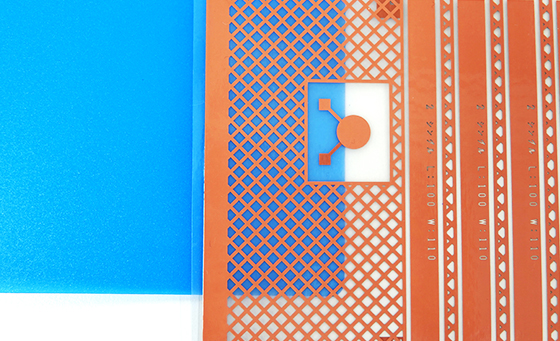

PET素材により透化が可能
PET素材により透化が可能

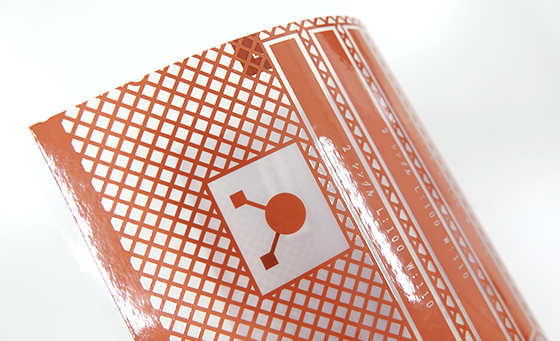

PET素材(サンプル)
PET素材(サンプル)

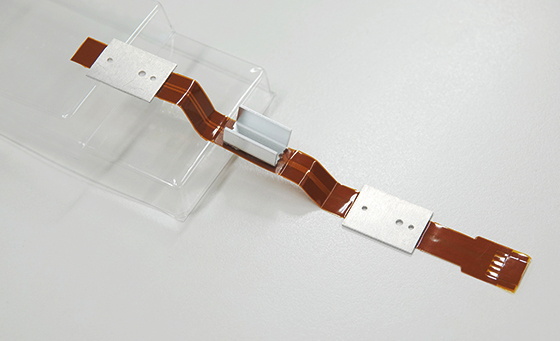

PI素材と補強板を使用した例
PI素材と補強板を使用した例

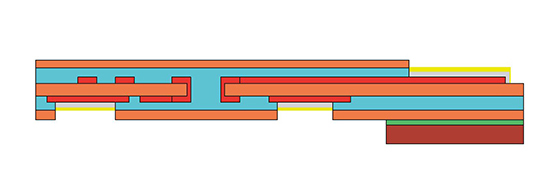

構造例

構造例

基板仕様

標準仕様
基板構造 片面/両面基板
基板厚み 0.060mm~(片面:補強板無し)
0.135mm~(両面:補強板無し)
パターン幅/スペース 最小50μm/50μm
ドリル径/ランド径 PTH:φ0.15mm/φ0.4mm
基材 PI、PET(2mil、1mil、1/2mil)
銅箔 圧延銅箔および電解銅箔(2oz、1/2oz、1/3oz)
カバー材 カバーレイ、熱硬化性SR、感光性SR
表面処理 無電解/電解金メッキ
その他 補強板(PI、FR-4、金属板)、電磁波シールド、両面テープ
  • 上記は設定値であり、将来断りなく変更する場合があります
