直交型コテ式はんだ付けロボット
レーザ・トップ

LETHER-TOP

Top 各種メカトロニクス製品開発・製造はんだ付け専用ロボット直交型コテ式はんだ付けロボットレーザ・トップ

LETHER-TOP（レーザ・トップ）
紹介動画

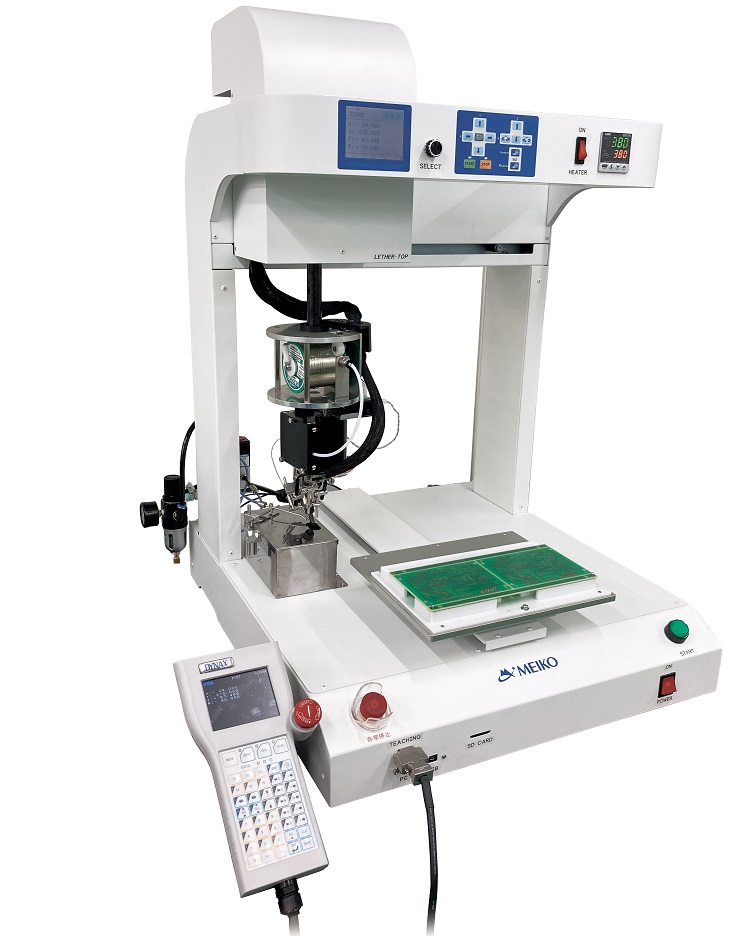

概要（ワークエリア：270X380モデル）

270X380モデル

品名	LETHER-TOP(レーザ・トップ)
工法	コテ式
ロボットタイプ	直交型
軸数	５軸(X・Y・Z・θ・はんだ送り)
はんだ径	0.3～1.2㎜
ヒーター容量	130/260/390Ｗより選択
ロボット寸法（W:D:H）	570×635×891　[㎜]
重量	70Kg
電源	AC 100V 50/60Hz

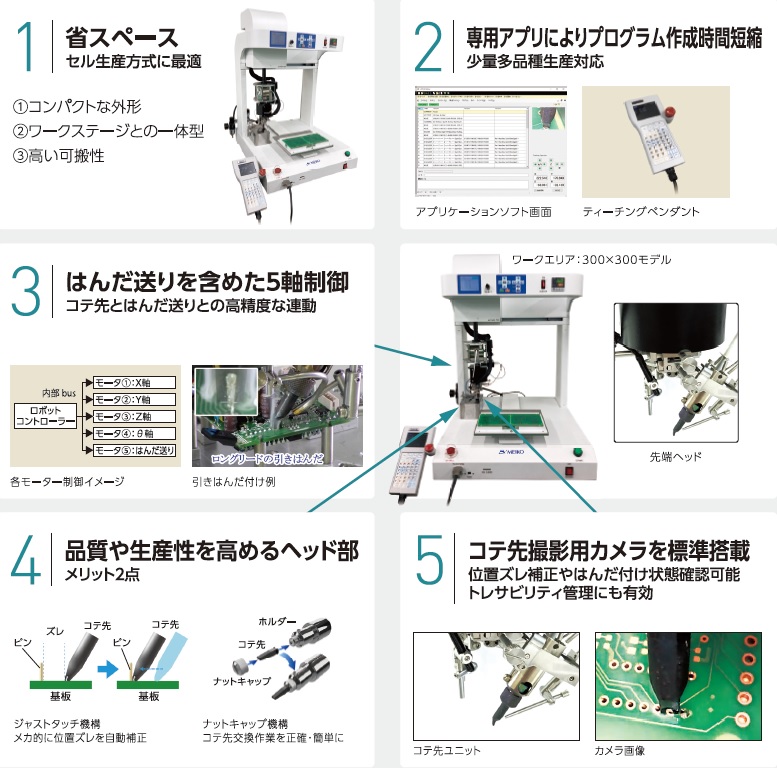

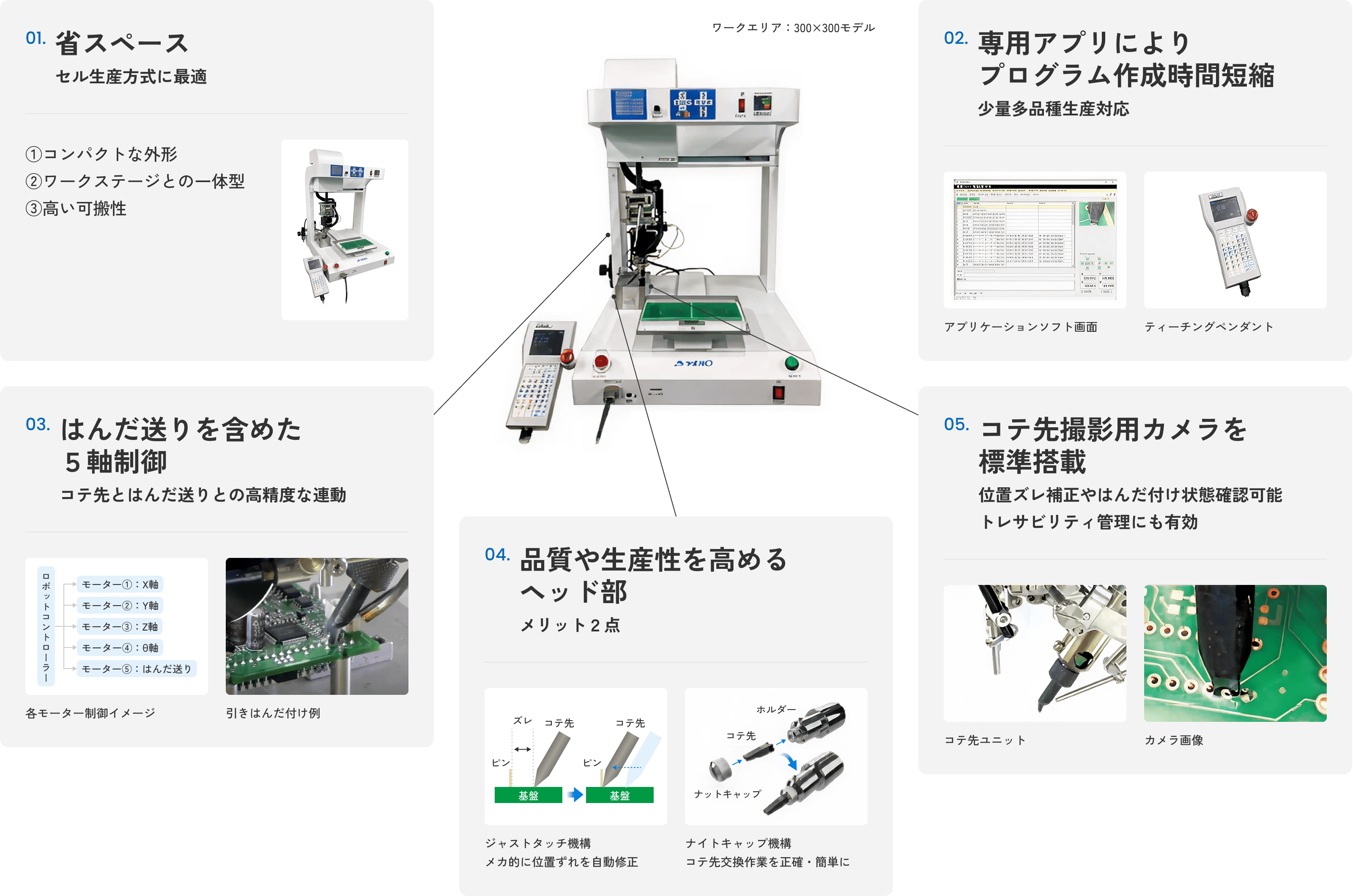

特徴

特徴イメージ

特徴イメージ

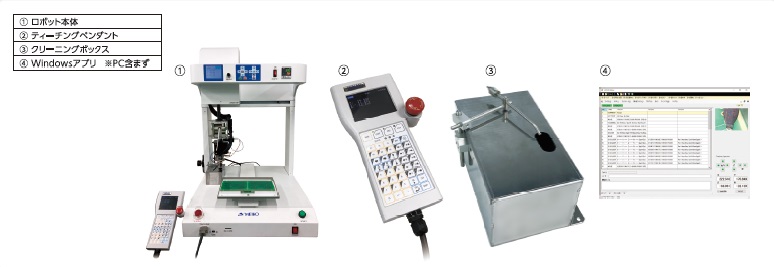

標準構成

①ロボット本体

①ロボット本体

②ティーチングペンダント

②ティーチングペンダント

③クリーニングボックス

③クリーニングボックス

④Windwsアプリ　※PC含まず

④Windwsアプリ　※PC含まず

オプション

はんだ付けプログラム自動作成
ソフトウェア
LETHER-Navi（レーザ・ナビ）
〔特許取得済〕

概要

はんだ付けロボットを使用するうえで従来は手間がかかっていたティーチング作業を不要にしパソコン画面上で容易にはんだ付けプログラム作成を行うことができるアプリケーションソフトウェアを開発しました。

はんだ付けプログラム自動作成ソフトウェアLETHER-Navi（レーザ・ナビ）イメージ

特長

01.

PC画面上でプログラム作成が簡潔

PC画面上でプログラム作成が簡潔イメージ

02.

NCデータ活用で位置精度向上

NCデータ活用で位置精度向上イメージ

03.

最適はんだ付けルートを自動で設定

最適はんだ付けルートを自動で設定イメージ

04.

引きはんだ対応

引きはんだ対応イメージ

05.

グルーピングでの編集が可能

グルーピングでの編集が可能イメージ

06.

こて先方向を自在設定可能

こて先方向を自在設定可能イメージ

プログラム作成作業の比較

従来

従来イメージ

・ティーチングペンダントを操作して、はんだ付けポイントを目視で1点1点指定し、プログラムを作成する。
・作成に時間がかかる
・目視での位置合わせのため位置にばらつきが出る

LETHER-Navi使用

LETHER-Navi使用イメージ

・パソコン上でマウスを操作して、はんだ付けポイントを指定し、プログラムを作成する。
・作成時間を大幅に削減
・NCデータを活用し、正確な位置でのはんだ付けが可能
