パッケージ・ボードレベル協調設計検証
プリント配線板の製造・実装・評価で培った技術で、
お客様の原理検証・先行開発をサポートします
100GHz帯までの材料誘電特性と伝送線路特性の計測、
電磁界解析、熱解析、応力解析、測定基板製造を提供します
メイコーの標準カタログ
お問い合わせ・無料技術相談
01.

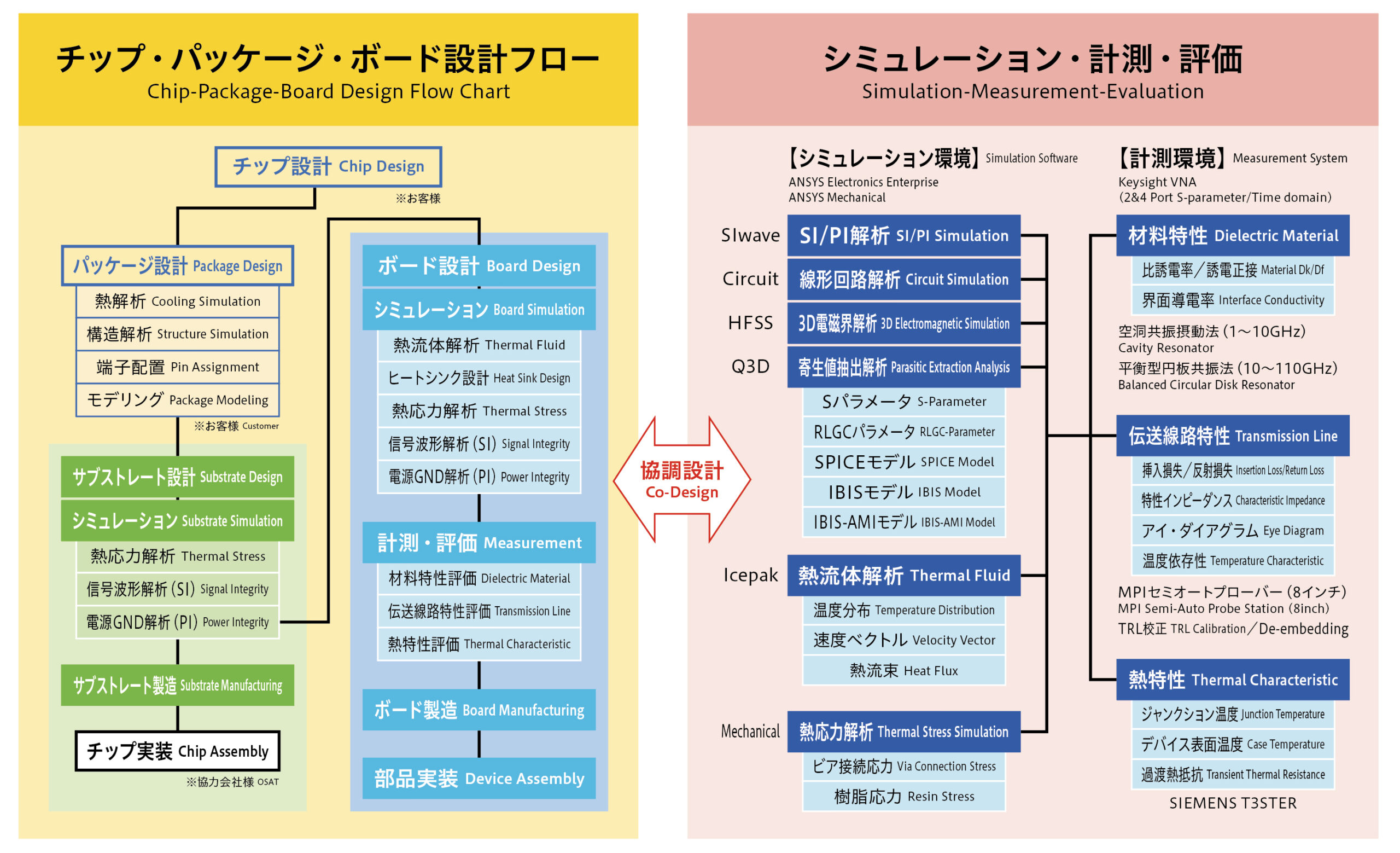

パッケージ・ボードレベル協調設計検証の全体像

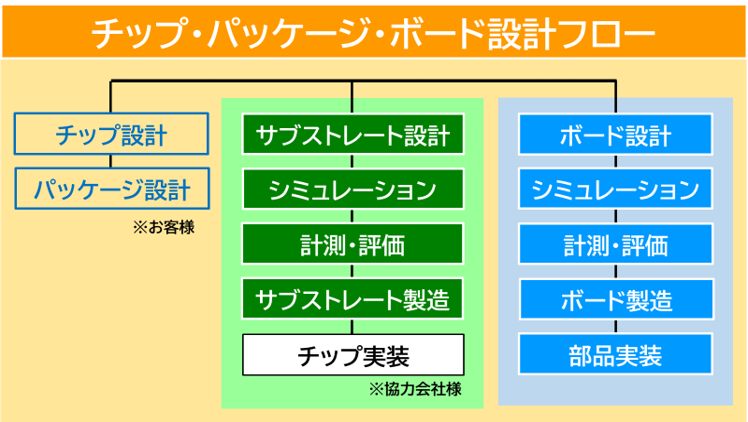

お客様がチップ設計とパッケージ設計を行い、メイコーではサブストレート設計からボード部品実装までを行います。
また、SI/PI解析、熱解析、応力解析、材料誘電特性計測、伝送線路特性計測、熱特性計測を行い、お客様の開発をサポートいたします。
02.
受注実績

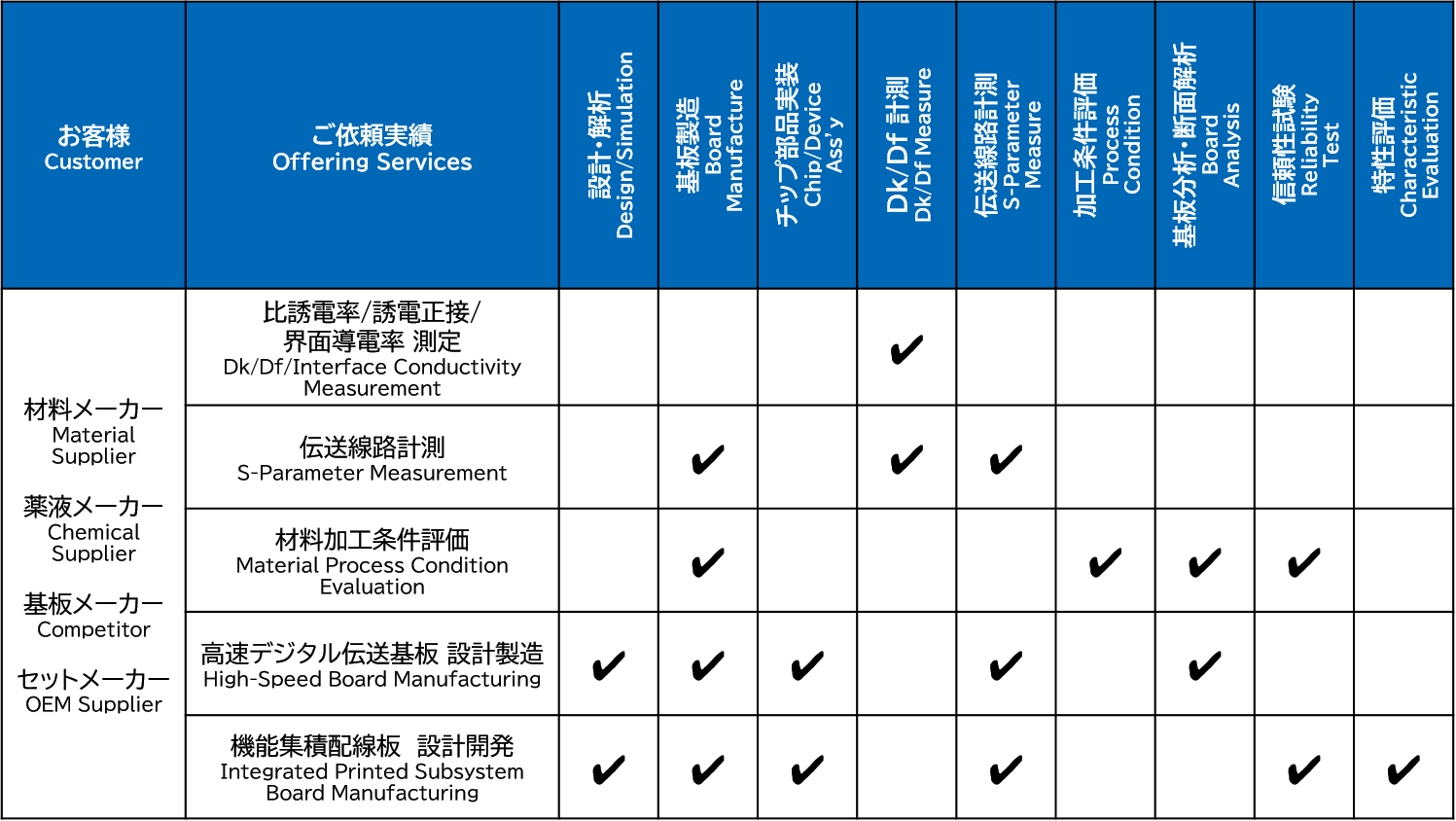

材料メーカー様、薬液メーカー様、基板メーカ様、セットメーカー様へ、パッケージ・ボードレベル協調設計の各サービスをご提供致しました。
幅広い分野のお客様から頂く様々なお問い合わせに対応致します。
03.
材料誘電特性 計測環境
ミリ波周波数帯域までの比誘電率、誘電正接、界面導電率を計測します。
・1GHz~10GHz : 空洞共振器
・10GHz~120GHz : 平衡型円板共振器
04.
伝送線路特性 計測環境

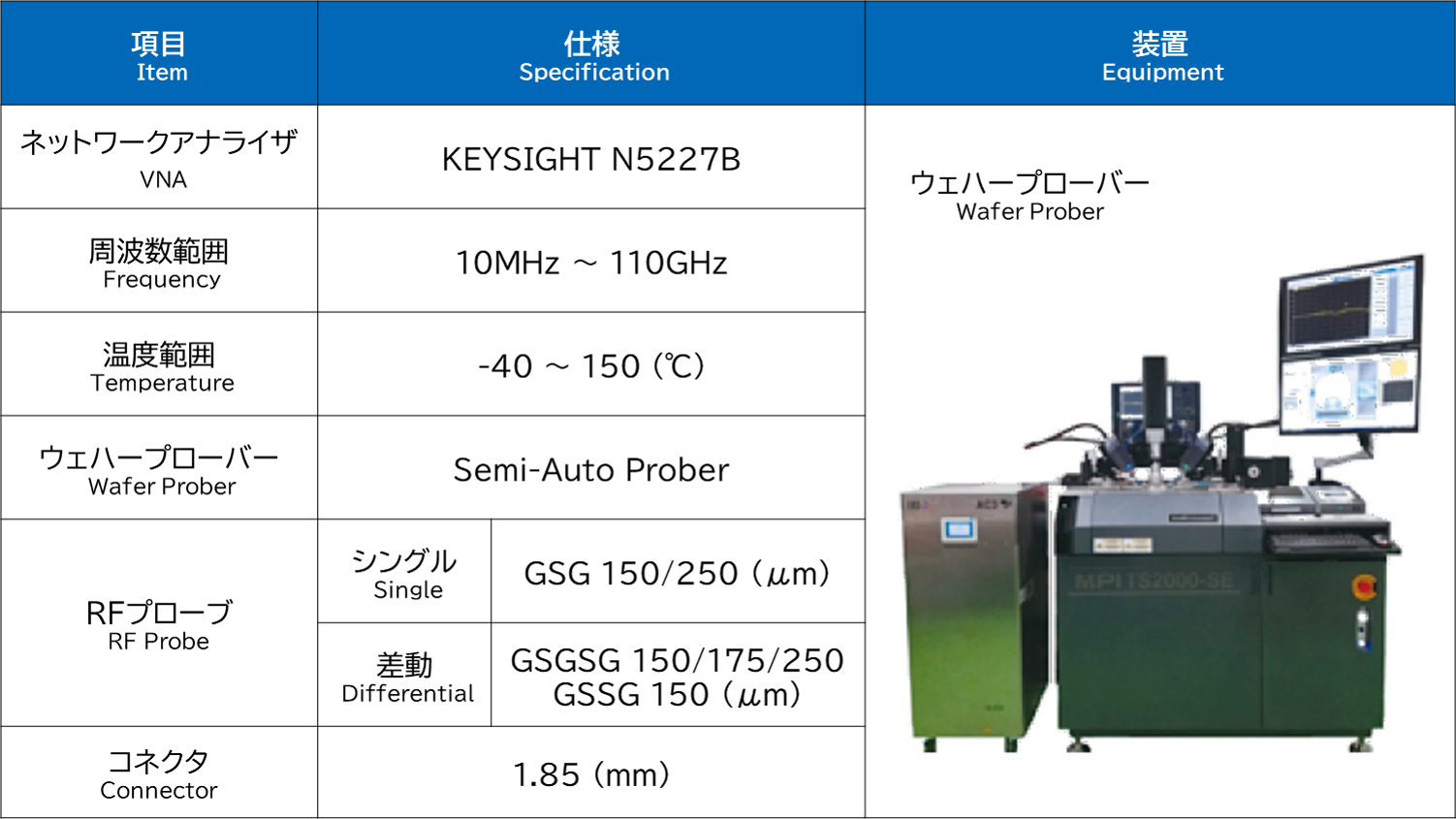

ミリ波周波数帯域までの伝送線路Sパラメータを計測します。
・RFプローブによる測定
・RFコネクタによる測定
・ウエハープローバーによる高精度位置決め
・アイ・ダイヤグラム計測
